Hvordan vælger du den rigtige store størrelse flange til dit rørledningssystem

Stor størrelse flangerspiller en kritisk rolle i rørledningssystemer med stor diameter og højtryk, der anvendes i industrier som olie og gas, elproduktion, petrokemisk forarbejdning og offshore-teknik. Valg af den rigtige store flange involverer evaluering af flere faktorer, herunder flangetype, materiale, trykklassificering, fremstillingsstandarder og installationsforhold.

Denne dybdegående vejledning forklarer, hvordan du vælger den rigtige store størrelse flange til dit rørledningssystem, og dækker tekniske overvejelser, industristandarder, almindelige applikationer og bedste praksis – hjælper ingeniører, indkøbsledere og projektejere med at træffe informerede beslutninger.

Indholdsfortegnelse

• Hvad er en stor størrelse flange?
• Anvendelser af store flanger
• Almindelige typer af store flanger
• Materialevalg til store flanger
• Internationale standarder og specifikationer
• Nøglefaktorer, når du vælger en stor størrelse flange
• Produktion og kvalitetskontrol
• Installationsudfordringer og bedste praksis
• Big Size Flange vs Standard Flange
• Ofte stillede spørgsmål

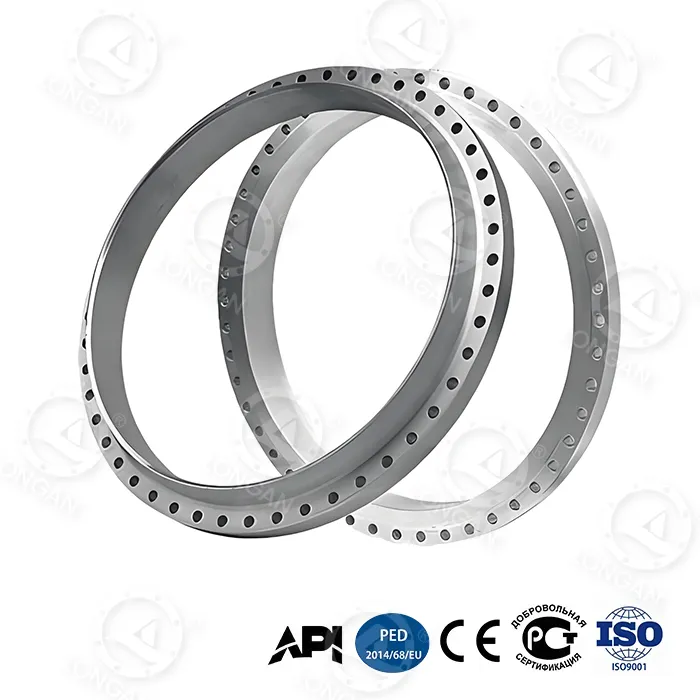

Hvad er en stor størrelse flange?

A stor størrelse flangerefererer typisk til en flange med en nominel diameter større end DN600 (24 tommer), selvom flanger i mange tunge industriprojekter kan overstige DN1000, DN2000 eller endnu større. Disse flanger er designet til at forbinde store rør, ventiler, pumper og trykbeholdere i krævende miljøer.

I modsætning til standardflanger skal store flanger modstå:

• Ekstremt højt internt tryk
• Store mekaniske belastninger
• Termisk ekspansion og vibration
• Barske kemiske eller marine miljøer

Producenter som f.eksLonganspecialiseret sig i at producere store flanger, der opfylder strenge krav til dimensionel nøjagtighed og ydeevne til globale infrastrukturprojekter.

Anvendelser af store flanger

Store flanger er meget udbredt i industrier, hvor væsketransport kræver stor flowkapacitet og høj pålidelighed.

Almindelige typer af store flanger

Valg af den korrekte flangetype er grundlaget for et pålideligt rørledningssystem.

1. Svejsehals stor størrelse flange

• Bedst til højtryks- og højtemperatursystemer
• Giver fremragende stressfordeling
• Almindeligvis brugt i olie- og gasrørledninger

2. Slip-On Big Size Flange

• Lettere at justere og installere
• Lavere omkostninger sammenlignet med svejsehalsflanger
• Velegnet til applikationer med moderat tryk

3. Blind stor størrelse flange

• Bruges til at lukke rørledningsender
• Tillader fremtidig udvidelse
• Kræver høj materialestyrke på grund af trykbelastning

4. Ring Type Joint (RTJ) Flange

• Metal-til-metal tætning
• Ideel til ekstremt tryk og temperatur
• Ofte specificeret i kritiske systemer

Materialevalg til store flanger

Materialevalg påvirker direkte flangeydelse, levetid og sikkerhed.

Erfarne producenter somLongan stor størrelse flange leverandørerkan anbefale egnede materialer ud fra projektets forhold.

Internationale standarder og specifikationer

Store flanger skal overholde anerkendte internationale standarder for at sikre kompatibilitet og sikkerhed.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN standarder
• BS standarder
• GOST standarder

Overholdelse af disse standarder sikrer dimensionsnøjagtighed, trykklassificeringer og materialesporbarhed.

Nøglefaktorer, når du vælger en stor størrelse flange

Når du vælger en stor størrelse flange, skal du overveje følgende kritiske faktorer:

1. Nominel diameter og trykklassificering
2. Driftstemperatur
3. Medium (olie, gas, vand, kemikalier)
4. Installationsmiljø
5. Type flangebeklædning
6. Langsigtede vedligeholdelseskrav

Produktion og kvalitetskontrol

På grund af deres størrelse og anvendelse kræver store flanger avancerede fremstillingsprocesser:

• Smedning eller valset ringsmedning
• Præcisions CNC-bearbejdning
• Ikke-destruktiv test (UT, MT)
• Dimensionel inspektion
• Materialecertificering (EN 10204 3.1 / 3.2)

Longan implementerer strenge kvalitetskontrolprocedurer for at sikre, at hver stor flange opfylder internationale projektkrav.

Installationsudfordringer og bedste praksis

Installation af store flanger kræver omhyggelig planlægning:

• Korrekt justering for at forhindre lækage
• Kontrolleret bolttilspændingssekvens
• Brug af passende pakninger
• Tilskud til termisk udvidelse

Big Size Flange vs Standard Flange

Ofte stillede spørgsmål (FAQ)

Q1: Hvad betragtes som en stor størrelse flange?

En stor størrelse flange refererer generelt til flanger med diametre større end DN600, ofte specialfremstillet til store rørledningssystemer.

Q2: Er store flanger specialfremstillede?

Ja, de fleste store flanger er produceret i henhold til projektspecifikke tegninger og standarder.

Q3: Hvilke industrier bruger mest flanger i store størrelser?

Olie og gas, elproduktion, petrokemiske industrier, offshore-teknik og vandbehandlingsindustrier.

Q4: Hvordan sikrer jeg flangekvalitet?

Vælg producenter som Longan, der giver fuld materialesporbarhed, testrapporter og internationale certificeringer.

At vælge den rigtige store flange er en strategisk beslutning, der påvirker sikkerhed, effektivitet og langsigtet operationel succes. Ved at arbejde med erfarne producenter som f.eksLongan, kan du sikre pålidelig ydeevne til selv de mest krævende rørledningssystemer.

Hvis du planlægger et industrielt projekt i stor skala og har brug for ekspertvejledning eller skræddersyede store flangeløsninger, er du velkommen til atkontakt osi dag for at diskutere dine krav.
