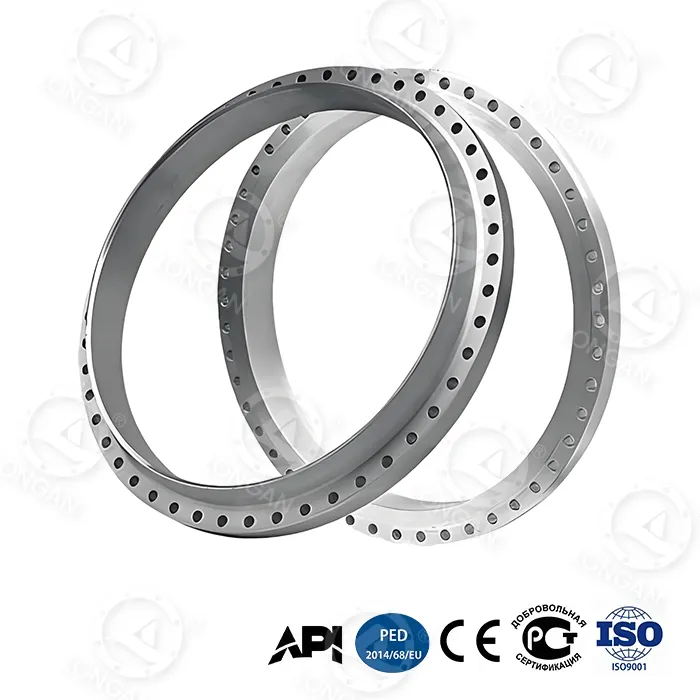

Stor størrelse flange

Produktfordele Datapræsentation

1. Højere trykkapacitet

Store flanger har et typisk trykområde på > 100 Bar til > 250 Bar eller højere, hvilket er mere end fem gange trykket af standardflanger af samme kvalitet. For eksempel er det nominelle tryk for klasse 900 flanger ved DN600 langt højere end trykket for klasse 150 flanger af samme størrelse.

2. Betydeligt øget vægtykkelse og strukturel styrke (Forbedret strukturel integritet):

Store flanger har højere konvekse overflader, tykkere flangehalse og større bolthuller, hvilket giver stærkere modstand mod vibrationer og bøjning.

Tag ASME B16.5 DN600, klasse 150 vs klasse 900 RF-flange som et eksempel:

Flangetykkelse, Klasse 900: ~ 152,4 mm, Klasse 150: ~ 38,1 mm, Klasse 900-tykkelsen er omkring 4 gange så stor som Klasse 150.

Antal bolte Klasse 900 har 24 M36 bolte, Klasse 150 har kun 20 M24 bolte

Boltdiameter steg med 50%, boltmængde steg med 20%, og spændekraft steg.

Klasse 900 flangeboltcirkeldiameter øget med ~114,3 mm sammenlignet med Class 150 flangediameter, hvilket giver mere boltfordelingsplads.

3. Meget stærk tætningsevne

Større tætningsfladekontaktareal, langsigtet nullækage under højt tryk og højtemperaturmiljø.

Højere bolte giver direkte højere pakningsforseglingskraft.

Designlækagehastigheden for ringpakningen til store flanger kræves normalt til at være mindre end 10^-6 std cm³/sek. He, hvilket kan opnå lufttæt forsegling, hvilket er meget højere end kravene til almindelige flanger til bløde pakninger.

4. Tilpassede krav

Dette produkt kræver tilpassede krav til ikke-standardstørrelser, materialer og belægninger. Longan har specialiseret sig i dette.

Størrelsen er langt ud over standarden og kræver tilpasset forarbejdning.

Almindeligt anvendte korrosionsbestandige legeringsmaterialer: (såsom Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), flydespændingen kan nå > 600 MPa eller mere.

Tykkelsen af ​​specielle belægninger kan nå 250-500 μm, og tykkelsen af ​​foringer er 3-6 mm, som også kan tilpasses.

Til sidst vil jeg gerne understrege, at Longan er en kraftfuld fabrik, der er specialiseret i produktion af skræddersyede Big Size flanger, som fuldt ud kan opfylde alle dine fantasier om dette produkt. Kom og kontakt os, vi er altid velkomne!
