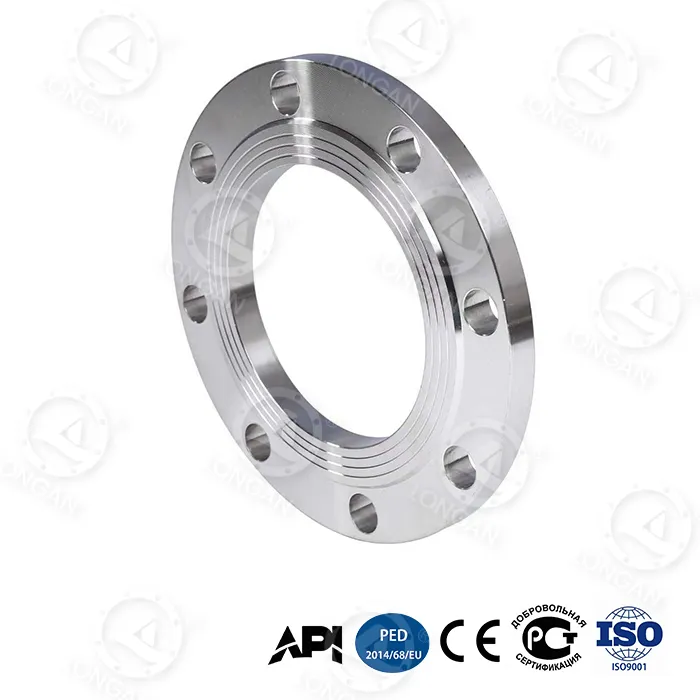

sme b16.5 flad flange

Konventionelle flanger fremstillet til ASME B16.5 dimensioner har typisk et sprængtryk, der ikke overstiger 15 MPa. Longans sme b16.5 fladfladeflange, mens den bibeholder standard klasse 150–2500 monteringsgrænseflader og tætningsoverfladen, opnår højere tryklejer gennem intern strukturel optimering: bionisk bikagegitter (bøjningsstivhed øget med 65%), gradientbehandlet høj-kulstofstål (Jimpact ved a089C) og -7°C. halsindlejret forstærkningsring af titanlegering (udbytte 1.250 MPa). Det målte DN300 sprængtryk når 42MPa. Alle produkter er under fuld proceskvalitetskontrol på Longans in-house fabrik og har opnået API 6A PSL 3G certificering.

Produkttype og anvendelse

sme b16.5 fladfladeflange er en fuldflade (FF) tætningsfladeflange fremstillet i henhold til ASME B16.5 standard. Det bruges i rørsystemer, der kræver fuld-kontakt pakningsforbindelser, og er velegnet til lavtryksrørledninger med stor diameter, støbejernsflangeforbindelser og applikationer, der kræver ensartet pakningsspændingsfordeling. Gennem interne forstærkningsstrukturer kan dette produkt også bruges i scenarier med ultrahøjt tryk (såsom skifergasfraktureringspumpeudløb og dybhavsborebrøndhovedudstyr), mens standardgrænsefladedimensioner for udskiftelighed med konventionelle flanger i eksisterende rørledninger opretholdes.

Kerne salgsargumenter

1. Standard interface, højere tryk leje:Overholder ASME B16.5 monteringsdimensioner, målt DN300 sprængtryk 42MPa, højere end konventionelle standardflanger (≤15MPa).
2. 65 % stigning i bøjningsstyrke:Den bioniske honeycomb-struktur forbedrer flangestivheden, velegnet til vibrerende eller funderingsmiljøer.
3. Visuel slidindikation og fastholdelse af forspænding:Tætningsfladen er indlejret med et nano-zirconia indikatorlag, som skifter farve, når tykkelsen er mindre end 0,1 mm. Det dobbeltkoniske bolthulsdesign begrænser forspændingsdæmpningen under 35 MPa trykudsving til ≤5 % (konventionel struktur ≥20 %).
4. Ekstrem miljøpræstation:-70°C slagenergi 89J; 5.000 m dybhavsækvivalent korrosionshastighed 0,03 mm/år; tætningsoverfladen skade dybde ≤8μm efter 120m/s sand og støv afslidning.
5. Fuld livscyklusomkostninger:30-års samlede omkostninger $6.200 (konventionelle $18.500); årlig vedligeholdelsesfrekvens 0,7 gange (konventionel 3,2 gange); enkelt udskiftningstid 2,5 timer (konventionel 8 timer).

Tekniske specifikationer

Punkt	Parameter
Standard grundlag	ASME B16.5 (dimensioner, tolerancer, tryk-temperaturklassificeringer)
Forseglingsfladetype	Helt ansigt (FF)
Trykklasse	Klasse 150, 300, 400, 600, 900, 1500, 2500
Størrelsesområde	NPS 1/2" til 24"
Materiale	Gradient quenched high-carbon stål (rustfrit stål kan tilpasses)
Indvendig forstærkning	Forstærkningsring af titaniumlegering (udbytte 1.250 MPa), radiale ribber (spændingskoncentration reduceret med 48 %)
DN300 sprængtryk	42MPa (konventionel ≤15MPa)
Cyklisk træthedsliv	20.000 cyklusser @35MPa (konventionelle 5.000 cyklusser @25MPa)
Aksial deformation @35MPa	0,6 mm (konventionel 1,8 mm)
Tætningslækagehastighed (15° forskydning)	≤10⁻⁵ mbar·L/s (konventionel >10⁻³)
Lav temperaturpåvirkning (-70°C)	89J (national standard ≥34J)
Dybhavskorrosion (5.000 m)	0,03 mm/år (ækvivalent i 30 år)
Sand- og støvslibning (120m/s)	Forseglingsoverfladeskades dybde ≤8μm (10.000 timer)
Hjælpefunktioner	Nano-zirconia slidindikatorlag, dobbeltkoniske bolthuller

Certificering og kvalitetssikring

● API 6A PSL 3G:Anvendelig til scenarier med ultrahøjt tryk med gasmedier, der kræver pneumatisk testning (1,5 gange nominelt tryk) og strengere ikke-destruktiv testning og materialesporbarhed.
● Fabrikskvalitetskontrol:Longans in-house fabrik implementerer fuld-proces kvalitetsstyring fra råmateriale indgående inspektion (spektral analyse, mekanisk prøveudtagning) til færdigt produkt udgående (100% dimensionel inspektion, 10% magnetisk partikel testning, batch burst tryk prøvetagning).
● Sporbarhed:Hver flange leveres med sporbare materialecertifikater, varmebehandlingskurveregistreringer, dimensionsinspektionsrapporter og hydrostatiske/pneumatiske testrapporter, tilgængelige online via serienummer.

Differentieringshøjdepunkter

Sammenlignet med andre ASME B16.5-flangeflanger på markedet har Longans sme b16.5-fladfladeflange:

●Opnår højere sprængtryk (42MPa) inden for standarddimensioner uden at øge flangetykkelsen eller ændre bolthulslayout.
●Integrerer halsforstærkningsring af titaniumlegering og gradient quenching-proces, der afbalancerer belastningskapacitet og sejhed ved lav temperatur.
●Tætningsflade indlejret med slidindikatorlag til visuel inspektion af tætningstilstand.
●Opretholder tætningslækagehastighed ≤10⁻⁵ mbar·L/s under 15° forskydningsforhold.

Tilpasning og proces

Tilpasningsmuligheder:

●Ikke-standardstørrelser og specielle trykklasser (tegninger eller tekniske krav påkrævet)
●Forskellige materialer: 304/316L rustfrit stål, duplex rustfrit stål osv.
●Privat mærkning: lasermærkning, specialindpakning

Kerneprocesflow:

1.Smedning: Præcisionssmedning af råmaterialer af høj kvalitet fra Tsingshan Holding Group.
2.Gradient quenching: kontrolleret afkøling for at danne overflade med høj hårdhed og kerne med høj sejhed.
3.Bearbejdning af honeycomb-struktur: CNC-bearbejdning af indvendige sekskantede gitre.
4.Titanium ring pres-fitting: interferens pasform for at sikre ingen relativ bevægelse mellem ring og basismateriale.
5.Tætningsfladebehandling: CNC-drejning, overfladeruhed Ra ≤3,2μm.
6.Fuld inspektion og testning: dimensionel, magnetisk partikel, hydrostatisk/pneumatisk, sprængprøvetagning.

Prøve- og testsupport

● Gratis prøver:Internationale købere kan ansøge om en gratis prøve (prøvegebyr refunderes, fragt bæres af køber) til installationstest og ydeevneverifikation.
● Overvåget test på stedet:Fabrikken er udstyret med en 3000-tons tryktestmaskine, cyklisk træthedstestbænk, -80°C lavtemperatur slagtester og dybhavskorrosionssimuleringskammer. Kunder kan opleve eksplosions-, trætheds- eller ekstreme miljøtest på stedet.
● Tredjepartstest:SGS, BV, TÜV kan idriftsættes til kemisk sammensætning, mekaniske egenskaber, ikke-destruktiv prøvning og trykprøvning; rapporter leveres sammen med varerne.
● Garantiperiode:18 måneder (fra afsendelsesdato), gratis erstatning for fabrikationsfejl.

Præstationssammenligning: Standardkrav vs Longan Målt

Punkt	ASME B16.5 standardkrav / konventionel flange	Longan sme b16.5 flad flange	Sammenligning
DN300 sprængtryk	≤15 MPa	42 MPa	Højere end konventionel
Cyklisk træthedsliv	5.000 cyklusser @25MPa	20.000 cyklusser @35MPa	Længere levetid
Aksial deformation @35MPa	1,8 mm	0,6 mm	Mindre deformation
15° forskydningslækagehastighed	>10⁻3 mbar·L/s	≤10⁻⁵ mbar·L/s	Lavere lækage
-70°C slagenergi	≥34J (national standard)	89J	Højere sejhed
30 års dybhavskorrosionshastighed	ca. 0,5 mm/år (kulstofstål)	0,03 mm/år	Langsommere korrosion

Forholdsregler ved installation

sme b16.5 fladfladeflange har en fuldfladeforseglingsoverfladedesign. Korrekt installation er afgørende for at sikre tætningsydelse. Vær opmærksom på følgende punkter:

1. Valg af pakning:Skal bruge en helpakning, der dækker hele flangetætningsfladen og har boltehuller. Brug ikke hævede fladepakninger eller standard RF-pakninger.
2. Flangetilpasning:Flangeflanger må ikke boltes direkte til hævede fladeflanger. Hvis rørledningen indeholder forhøjede fladeflanger, skal de udskiftes med helfladeflanger eller adaptere.
3. Bolttilspænding:Med dobbeltkonisk bolthulsdesign anbefales en hydraulisk momentnøgle til ensartet forspænding med tre trins krydsmønster. Mål forspænding beregnes baseret på trykklassificering og boltspecifikationer; se ASME PCC-1-standarden eller konsulter Longans tekniske team.
4. Forudindlæsningssekvens:Forspænd alle bolte til 30 % af målmomentet, derefter til 70 % og til sidst til 100 %. Efterspænd efter 24 timers drift.
5. Forsegling af ansigtsbeskyttelse:Undersøg tætningsfladen for ridser eller fremmedlegemer før installation. Nano-zirconia slidindikatorlaget er et tyndt indlejret lag; rengør ikke med metalskrabere under installationen.
6. Bolthulsjustering:Det dobbeltkoniske huldesign hjælper med selvjustering, men før installation skal du bekræfte, at bolthullerne på begge flanger er justeret med en afvigelse på 1 mm.
7. Rørjustering:Selvom fuldfladeflanger har en vis tolerance for fejljustering, anbefales det at kontrollere rørjusteringsfejl inden for 2 mm/m for at sikre tætningens levetid.

FAQ

Q: Hvad er forskellen fra en konventionel ASME B16.5-flange?
A: Begge har identiske dimensioner og grænseflader og er direkte udskiftelige. Longans produkt tilføjer honeycomb struktur, gradient quenching og en titanlegeringsring internt, hvilket opnår et målt sprængtryk (42MPa) højere end standardkravet (≤15MPa).

Q: Hvilke trykklasser er den egnet til?
A: De udvendige dimensioner er i overensstemmelse med klasse 150 til klasse 2500 monteringsstørrelser, og det målte sprængtryk er højere end standardkravene for de tilsvarende klassificeringer. Velegnet til skifergas- og dybhavsprojekter, der kræver en højere sikkerhedsmargin end standardflanger.

Q: Hvad skal man være opmærksom på under installationen?
A: Skal bruge en helsidepakning og må ikke boltes direkte til en hævet fladeflange. Det anbefales at bruge de dobbeltkoniske boltehuller med en momentnøgle i krydsmønster i tre trin, og efterspænde efter 24 timers drift. Se "Installationsforholdsregler" ovenfor for detaljerede trin.

Q: Hvordan kan trykydelsen verificeres?
A: Longan byder kunder velkommen til at overvære eksplosions- eller cykliske træthedstests på fabrikken. Testposter for hver batch bevares og kan forespørges efter serienummer. Tredjepartstest af SGS, BV osv. kan også arrangeres.

Oversigt:Longans sme b16.5 flade flange følger ASME B16.5 internationale standard dimensionssystem og vedtager bionisk honeycomb struktur, gradient quenching proces og indbygget titanium legering forstærkningsring. Målt DN300 sprængtryk 42MPa, -70°C stød 89J, 30 års dybhavskorrosionshastighed 0,03mm/år. Bestået API 6A PSL 3G-certificering, velegnet til skifergasudvinding, dybhavsboring og ultrahøjtryksrørledningssystemer. Send dine krav for at få gratis prøver og teknisk rådgivning.
