A socket flangeer en kritisk rørkomponent designet til systemer med lille diameter, højtryk og høj temperatur. I denne dybdegående vejledning forklarer vi, hvad en muffeflange er, hvordan den fungerer, dens strukturelle fordele, dimensionelle standarder, materialevalg, og hvorfor det fortsat er en foretrukken løsning i sikkerhedskritiske industrier som olie og gas, kemisk behandling, og elproduktion. Tegning fra reel ingeniørpraksis og fremstillingsekspertise fraLongan, hjælper denne artikel ingeniører, indkøbere og projektledere træffer informerede beslutninger med tillid.

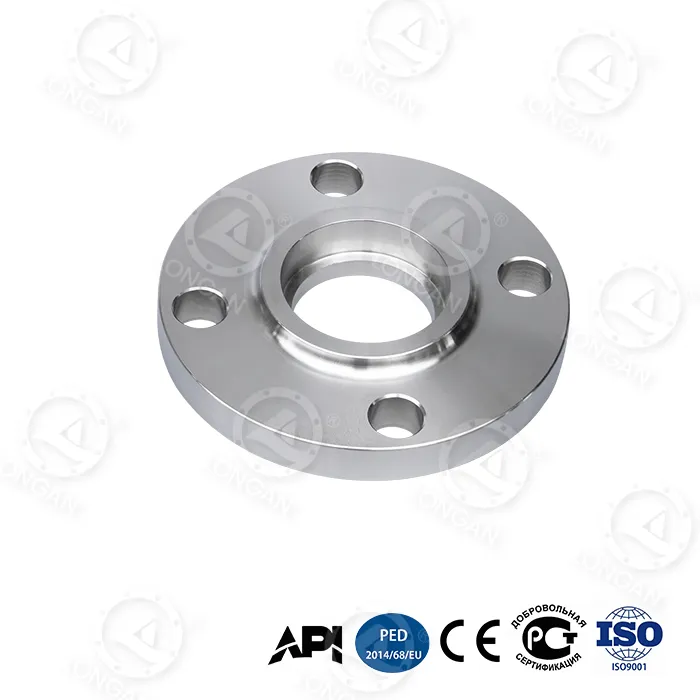

A muffeflange, også kendt som en muffesvejseflange, er en type rørflange designet med en forsænket muffe der gør det muligt at indsætte røret, før der påføres filetsvejsning rundt om yderkanten. I modsætning til slip-on flanger, røret passerer ikke gennem flangeboringen; i stedet stopper den inde i fatningen, hvilket skaber en kompakt og sikker samling.
Muffeflanger bruges primært tilsmå nominelle rørstørrelser, typisk NPS ½″ til 3″, hvor højt tryk, høj temperatur og pladsbegrænsninger kræver overlegen ledintegritet.
Du kan udforske detaljerede produktspecifikationer direkte fraLongans socket flange fremstillingsside, som skitserer materialemuligheder, trykklasser og bearbejdningspræcision.
Designprincippet bag en muffeflange er enkelt, men effektivt: ved at begrænse rørbevægelsen og koncentrere svejsespændingen udvendigt minimerer det risikoen for indvendige svejsefejl.
Røret føres ind i muffen, indtil det når skulderen, og trækkes derefter lidt tilbage (typisk 1,6 mm) for at tillade til termisk ekspansion. En filetsvejsning påføres udvendigt, hvilket sikrer røret fast til flangelegemet.
Dette design eliminerer behovet for stumpsvejsninger med fuld penetrering, hvilket reducerer svejsetiden og bibeholder samtidig den mekaniske styrke.
Sokkelflanger er almindeligt anvendt i højtrykssystemer på grund af følgende fordele:
Industrier, der er stærkt afhængige af fatningsflanger inkluderer:
| Materiale | Standard | Typisk anvendelse |
|---|---|---|
| Kulstofstål | ASTM A105 | Generelle højtryksrørledninger |
| Rustfrit stål | ASTM A182 F304/F316 | Ætsende og hygiejniske systemer |
| Legeret stål | ASTM A182 F11/F22 | Højtemperaturtjenester |
Longan tilbyder fuld materialesporbarhed og PMI-test for at sikre, at hver fatningsflange opfylder projektspecifikationerne.
Sokkelflanger er fremstillet i henhold til store globale standarder:
Trykklasser spænder typisk fra klasse 150 til klasse 2500, hvilket gør muffeflanger velegnede til ekstreme driftsforhold.
| Flange type | Styrke | Typisk størrelsesområde | Use Case |
|---|---|---|---|
| Sokkelflange | Høj | Lille diameter | Højtryks- og kompakte systemer |
| Slip On Flange | Medium | Bred | Lavt til medium tryk |
| Svejsehalsflange | Meget høj | Alle størrelser | Kritiske stresssystemer |
Hos Longan fremstilles muffeflanger ved hjælp af CNC-bearbejdning, streng dimensionsinspektion og fuld overensstemmelse med internationale standarder. Hvert parti gennemgår visuel inspektion, mekanisk testning og verifikation af overfladebehandling.
Denne fremstillingsdisciplin sikrer, at hver leverede fatningsflange yder pålideligt i krævende miljøer.
Ja, når de er korrekt svejset og installeret, fungerer muffeflanger godt under cykliske trykforhold.
Større diametre øger spændingskoncentrationen og svejsebesvær, hvilket gør andre flangetyper mere praktiske.
Absolut. Rustfrit stål og legeringer giver fremragende korrosionsbestandighed.
At vælge den rigtige fatningsflange handler ikke kun om specifikationer - det handler om langsigtet systemsikkerhed, ydeevne og omkostningseffektivitet. Med dokumenteret produktionserfaring og global projektsupport er Longan klar til at hjælpe dig med at vælge den mest pålidelige løsning til din applikation.
Hvis du planlægger et nyt projekt eller har brug for teknisk support,kontakt osi dag for at diskutere dine krav til sokkelflange med vores ingeniørteam.
