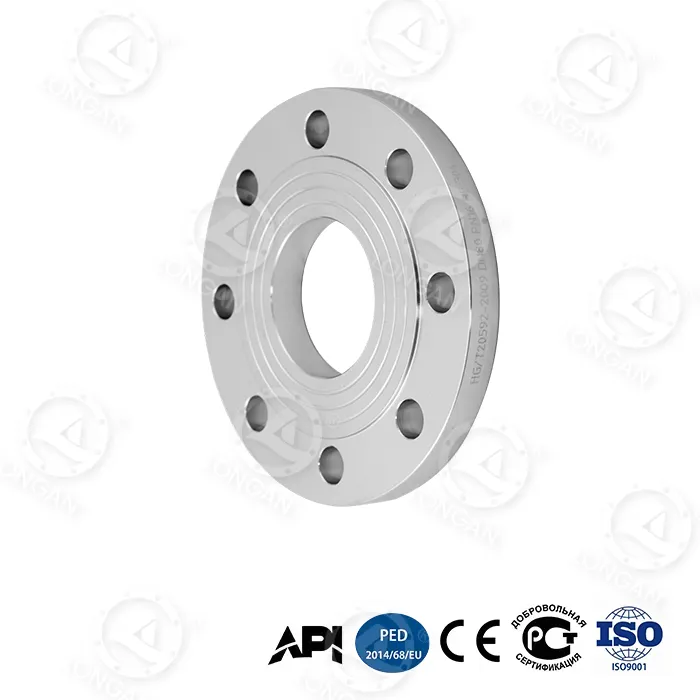

Fladsvejsning Hævet ansigtsflange

Præsentation af teknisk værdi

Parameterindeks

Overfladeruhed Ra ≤ 3,2μm (forseglingsoverfladebehandling)

Vægtbesparelse af kulstofstålflange 35 % lettere end halsflange (DN300-sammenligning)

Træthedslevetid ＞10.000 trykcyklusser (MSS SP-44)

Korrosionsgodtgørelse ≥3 mm (kemisk tilpasset version)

Kernefordele ved produktet

1. Fuld systemkompatibilitet

Internationale standarder for fladsvejsning med forhøjede flanger:

ASME B16.5 (amerikansk standard) | PN-serien (DIN) | JIS 10K/20K (japansk standard)

Diameterområde: DN15~DN600 (1/2"~24")

Problemfri erstatning for globale projekter

2. Installationseffektivitet

Udtyndingsdesign af svejset samling: rillevinkel 37,5°±2,5° (VS 45° traditionel flange)

Bolthulstolerance: ±1 mm (ISO 5210)

Rørledningsdockinghastighed steg med 40 %

3. Forseglingspålidelighed

Fladsvejsede hævet flangebovhøjde: 3,2 mm (1/8 tomme) standard (ASME B16.5)

Sandsynlighed for tætningsfejl: <0,01 % (med pakninger af samme kvalitet)

Ingen lækagegaranti under højtryksforhold

4. Trykbærende kapacitet

Klasse 150: op til 19,6 bar ved 38°C

Klasse 300: op til 51,1 bar ved 38°C

Lav temperatur tilpasningsevne: -196°C til +538°C (ASTM A105 materiale)

Dækker ekstreme forhold i energi/kemisk industri
