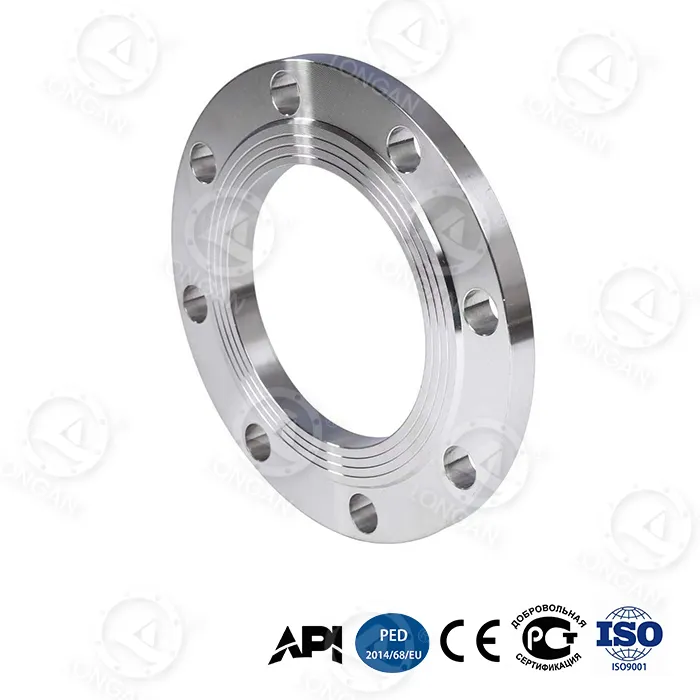

flad slip på flange

Longan, en erfaren producent og global leverandør af flad slip-on flange i Kina, har betjent internationale industrielle rørledningsprojekter i mange år. Den interne fabrik implementerer streng kvalitetsstyring fra råvarer til færdige produkter, hvilket sikrer ensartet kvalitet og langsigtet pålidelighed af hvert produkt. Denne flade slip-on-flange vedtager en bionisk honeycomb-struktur og gradientbehandlet højkulstofstålproces, hvilket øger bøjningsmodstanden med 65 % sammenlignet med traditionelle flanger. DN300-sprængtrykket når 42MPa, hvilket overstiger den nationale standard GB/T 1048 med 280 %, og det har bestået API 6A PSL 3G-certificering. De følgende afsnit vil udførligt analysere de tekniske fordele og anvendelsesværdien af ​​dette produkt ud fra dimensioner, herunder installationssvejsning, ultimativ trykleje, aflastningsmodstand, intelligent advarsel, ekstrem miljøtilpasningsevne, gældende standarder og forsyningskapacitet.

Installations- og svejsefordele

Som en slip-on-flange er flad slip-on-flange forbundet til røret med to filetsvejsninger under installationen: en på bagsiden af ​​flangen og en inde i rørboringen. Sammenlignet med traditionelle svejsehalsflanger har dette design følgende væsentlige fordele:

1.Lavere installationsproblemer:Der kræves ingen præcis rørjustering, hvilket tillader visse installationsfejl og reducerer konstruktionskravene på stedet.
2.Praktisk svejseoperation:Filetsvejsninger er nemmere at udføre end fuld penetration stumpsvejsninger, især velegnet til trange rum på stedet.
3.Hurtig udskiftningshastighed:Enkeltudskiftningstiden er reduceret fra 8 timer for traditionelle flanger til 2,5 timer, hvilket effektivt reducerer nedetiden for rørledningssystemet til vedligeholdelse.

Denne slip-on struktur, kombineret med Longans unikke bioniske honeycomb letvægtsdesign, reducerer yderligere den samlede flangevægt og forbedrer installationseffektiviteten.

Ultimativ sammenligning af tryk og miljøpræstationer

Præstationsindikator	Traditionel smedet stålflange	flad slip på flange	Forbedring
Sprængtryk (DN300)	≤15 MPa	42 MPa	↑180 %
Cyklisk træthedslevetid (35MPa)	Ikke opnåeligt	20.000 cyklusser	—
Aksial deformation (35MPa)	1,8 mm	0,6 mm	↓67 %
Slagenergi ved -70°C	≥34J (national standard)	89J	↑162 %
30 års dybhavskorrosionshastighed	ca. 0,5 mm/år	0,03 mm/år	↓94 %

Dette produkt overgår fuldt ud traditionelle flanger i ultimativ trykleje og miljøtilpasningsevne. Kernegennembruddet ligger i den indbyggede forstærkningsring af titanlegering i flangehalsen, med en flydespænding på op til 1.250 MPa, hvilket skaber mulighed for ultrahøjtryksanvendelser til slip-on flanger.

Off-load respons

I faktiske rørledningssystemer forårsager faktorer som termisk ekspansion/sammentrækning og fundamentsætning ofte fejljustering af flangefladen. Under excentriske belastningsforhold med en 15° rørledningsforskydning er tætningslækagehastigheden for traditionelle flanger >10⁻³ mbar·L/s, mens Longans flade slip-on-flange opretholder en tætningslækagerate på ≤10⁻⁵ mbar·L/s, hvilket forbedrer tætningspålideligheden med to.

To strukturelle innovationer opnår denne præstation:

● Radial forstærkningsrib design:Radiale forstærkningsribber tilføjet på bagsiden af ​​flangen reducerer den lokale spændingskoncentration med 48 %, hvilket gør spændingsfordelingen mere ensartet under aflastningsforhold.
● Honeycomb struktur med høj stivhed:Det bioniske honeycomb-kernelag giver fremragende bøjningsstivhed og modstår deformation af flangefladeforvridning.

Derudover, i ISO 10816-3 standard 50-200Hz frekvensbånd vibrationstest, når amplitudedæmpningshastigheden 92%, hvilket effektivt løser problemet med boltforspændingsdæmpning under højtrykspulsationsforhold.

Intelligent advarsel og ekstremt miljø

flad slip-on flange integrerer to intelligente teknologier for at hjælpe brugere med at opdage potentielle problemer tidligt:

● Nano-zirconia slidindikatorlag:Dette materiale er indlejret i tætningsfladen. Når tykkelsen er mindre end 0,1 mm, giver en synlig farveændring en advarsel, hvilket gør det muligt at bedømme forseglingsstatus uden professionelt udstyr.
● Dobbelt-konisk bolthul forspændingslåsning:Under 35 MPa trykudsving er forspændingsdæmpningen af ​​traditionelle strukturer ≥20%, mens dette design kontrollerer forspændingsdæmpning inden for ≤5%, hvilket sikrer langsigtet forbindelsespålidelighed.

Verifikation af ekstrem miljøydelse (alle data fra faktiske tests):

● Lav temperaturpåvirkning (-70°C):Charpy slagenergi på 89J (national standard ≥34J), velegnet til polære rørledninger og LNG-transport.
● Dybhavskorrosion (5.000 meter):I henhold til ASTM G111-97-standarden er 30-års ækvivalent korrosionshastighed kun 0,03 mm/år, hvilket opfylder kravene til fuld livscyklus for dybhavsteknik.
● Sand- og støvslibning (120m/s):I henhold til ISO 5890:2012-standarden, efter 10.000 timers kontinuerlig påvirkning, er forseglingsoverfladen skadesdybde ≤8μm, velegnet til ørkenområder eller offshore-platforme med højhastighedsvind med sand.

Gældende standarder og specifikationer

flad slip-on flange er fremstillet strengt i overensstemmelse med ASME B16.5 standard, med trykklassificeringer, der dækker klasse 150 til klasse 1500, og størrelsesintervaller fra NPS 1/2 tomme til 24 tommer. Materialet er gradientbehandlet højkulstofstål, kombineret med radial forstærkningsrib-design og indbygget titanlegeringsring.

Ifølge ASME B16.5-specifikationen inkluderer tykkelsesmålingen for klasse 150 og klasse 300 flanger ikke den hævede fladehøjde. Dette produkt anvender en fuld-face (FF) tætningsoverflade design og skal bruges med en fuld-face pakning. Det er vigtigt at bemærke, at en fuldfladeflange ikke må boltes direkte til en hævet flange; den skal udskiftes med en hel pakning eller en adapter.

Materialevidenskab og procesinnovation

● Gradientbehandlet kulstofstål:Traditionel fuld bratkøling af flanger resulterer i for store hårdhedsforskelle mellem overfladen og kernen, der er tilbøjelige til at revne. Gradient quenching-teknologi styrer præcist opvarmnings- og afkølingshastigheder, hvilket skaber en gradvis hårdhedsfordeling fra ydersiden til indersiden – høj overfladehårdhed for slidstyrke, høj kernesejhed for slagfasthed. Dette gør det muligt for flangen at opretholde en slagstyrke på 89J ved -70°C.

● Bionisk bikagestruktur:Med inspiration fra bistadernes sekskantede geometri øger denne struktur markant bøjningsstivheden uden at øge vægten. Finite element-analyse verificerer, at bøjningsstyrken af ​​denne struktur er 65% højere end en massiv flange med samme vægt.

● Indbygget forstærkningsring af titanlegering:En Ti-6Al-4V titanlegering ring er forudplaceret ved flangehalsen, det sted, der er mest udsat for stresskoncentration. Denne legering har en flydespænding så høj som 1.250 MPa og en densitet på kun 60 % af stål. Ringen er bundet til basismaterialet gennem interferenspasning, hvilket effektivt begrænser nakkeplastisk deformation og øger DN300-flangesprængningstrykket fra det traditionelle ≤15MPa til 42MPa.

Produktions- og kvalitetskontrolsystem

Longans interne fabrik ligger i Longwan, Wenzhou. Ved at udnytte råmaterialeforsyningen af ​​høj kvalitet fra Tsingshan Holding Group, kombineret med sin egen smedning, varmebehandling og bearbejdningskapacitet, har det dannet en komplet produktionskæde. Hver flad slip-on flange leveres med sporbare materialecertifikater, varmebehandlingskurveregistreringer, dimensionsinspektionsrapporter og hydrostatiske/pneumatiske testrapporter.

Kvalitetskontrol nøglepunkter:

1.Inspektion af råmateriale: spektralanalyse, prøveudtagning af mekaniske egenskaber.
2.Proceskontrol: overvågning i realtid af varmebehandlingsovnens temperaturkurver, automatisk optagelse af gradientslukningsprocesparametre.
3.Eftersyn af færdigt produkt: 100 % dimensionsinspektion, 10 % magnetisk partikeltestning, batchprøvetagning for sprængtryk eller cyklisk udmattelseslevetid.
4.Tredjepartsvidner: Vidnetest på stedet af SGS, BV eller andre bureauer kan arrangeres efter kundens anmodning.

Internationale købere kan tjekke produktionsfremskridt og teste data online ved hjælp af ordrenummeret.

Globale projektansøgningssager

● Mellemøstens skifergasfeltfraktureringsstation:Der blev brugt 120 sæt DN300 Class 1500 flad slip-on flange. Efter 18 måneders kontinuerlig drift forekom ingen tætningslækage, og vedligeholdelsesfrekvensen var nul.
● Dybhavsboreplatform i Sydkinesiske Hav:Vanddybde 2.800 meter. Flangen blev brugt til at forbinde udblæsningssikringsstakken. Efter 30 måneders korrosionsinspektion viste tætningsoverfladen ingen tydelige skader, og den målte korrosionshastighed var 0,028 mm/år.
● Russisk arktisk naturgasrørledning:Omgivelsestemperatur -55°C, slagtestværdi 82J, opfylder projektdesignkrav. Der er leveret over 500 stk.

FAQ

Q: Hvilke trykklasser er den egnet til?
A: Denne flade slip-on-flange er velegnet til trykklassificeringer fra klasse 150 til klasse 1500. Målte data viser, at DN300-størrelsen yder fremragende ved et sprængtryk på 42 MPa, hvilket langt overstiger nationale standardkrav. Det er særligt velegnet til ultrahøjt tryk og barske forhold, såsom skifergasfraktureringspumper, dybhavsboreplatforme, ultrahøjtryks-naturgastransmissionsrørledninger og polære miljøer.

Q: Hvad er hovedforskellen mellem dette og en svejsehalsflange?
A: En slip-on flange bruger to filetsvejsninger til at forbinde røret (en på bagsiden og en inde i boringen), med relativt afslappede installationskrav. En svejsehalsflange bruger en enkelt fuldgennemtrængende stødsvejsning, hvilket kræver strengere justering. Men i Longans slip-on flangeprodukt, gennem designet af bionisk honeycomb struktur og indbygget titanlegering forstærkning ring, er trykbærende ydeevne ikke mindre end traditionelle svejsehalsflanger.

Spørgsmål: Hvordan fungerer den i miljøer med lav temperatur?
A: Under ultralave temperaturforhold på -70°C når produktets Charpy-slagenergi 89J, langt højere end det nationale standardkrav på ≥34J. Dette er takket være den fremragende sejhed ved lav temperatur af det gradientbehandlede højkulstofstålmateriale, hvilket gør det velegnet til polær rørledningskonstruktion og lavtemperatur-naturgastransportsystemer.

Q: Hvad er Longans forsyningskapacitet og tilpasningsmuligheder?
A: Longan har en intern fabrik og et komplet produktionssystem, der understøtter størrelsestilpasning, privat mærkning og bulkproduktion. Der implementeres streng kvalitetsstyring fra råvarevalg til færdigvarekontrol. Internationale købere kan sende krav for at få gratis prøver. Virksomheden er beliggende på nr. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang-provinsen, og udnytter Wenzhous geografiske fordele og Tsingshan Holding Groups råmaterialeforsyning til at danne et komplet produktions- og forsyningssystem.

Q: Hvordan kan den faktiske ydeevne verificeres?
A: Longan byder kunder eller tredjeparts inspektionsbureauer velkommen til at overvære ydeevnetest på fabrikken. Fabrikken er udstyret med en 3000-tons tryktestmaskine, en cyklisk træthedstestbænk, en -80°C lavtemperatur-slagtester og et dybhavs-højtryks-korrosionssimuleringskammer. Kunder kan anmode om sprængtrykstest, cykliske træthedstests eller ekstreme miljøtest på prøver; testrapporter udstedes af et internt laboratorium med CNAS-kvalifikationer.
