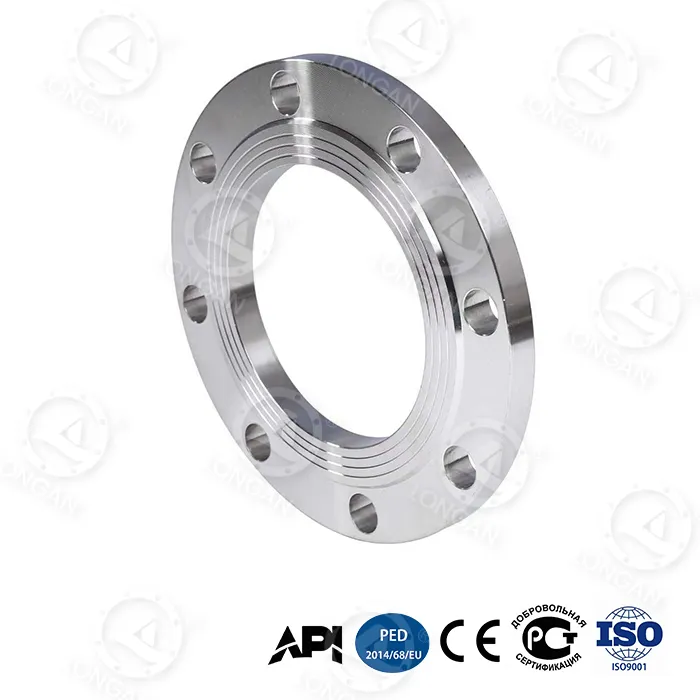

flad forhøjet flange

Stop med at bekymre dig om pakningsuoverensstemmelser i rørledningseftermonteringer eller blandede flangesystemer. Longans flade hævede flange kombinerer en ydre ring med fuld flade med en let hævet midterforseglingszone – så du kan bruge enten FF- eller RF-pakninger uden at ændre dine rørføringer. Fremstillet i Longans eget Wenzhou-anlæg under streng kvalitetskontrol, bruger denne flange gradientbehandlet højkulstofstål og en bionisk honeycomb-kerne for at opnå 42 MPa sprængtryk ved DN300 (280 % over national standard) og 65 % højere bøjningsmodstand end konventionelle flanger. API 6A PSL 3G certificeret.

Produkthøjdepunkter

● Hybrid tætningsfladedesign:Dette er det mest karakteristiske træk ved flad forhøjet flange. Det midterste område af tætningsfladen er lidt hævet (svarende til RF), men det ydre område strækker sig til bolthullerne (svarende til FF). Fordelene omfatter:1.Automatisk pakningscentrering for hurtigere installation;2.Mere ensartet tætningskontaktspændingsfordeling, undgår kantoverbelastning af traditionel RF;3.Kompatibel med både helsidepakninger og hævede fladepakninger, hvilket giver fleksibel udskiftning på stedet.

● 65 % stigning i bøjningsstyrke:Den bioniske honeycomb-struktur gør flangen lettere og stivere, især velegnet til at modstå rørledningsbøjningsmomenter.

● Ultrahøjtryksleje:DN300 sprængtryk på 42MPa er 2,8 gange højere end traditionelle flanger (≤15MPa). Cyklisk træthedslevetid på 20.000 cyklusser ved 35 MPa overgår langt industristandarder.

● Ekstrem miljøtolerance:-70°C slagenergi på 89J, 5.000m dybhavskorrosionshastighed på 0,03mm/år, 120m/s sand- og støvslid ≤8μm.

● Intelligent sikkerhed:Nano-zirconia slidindikatorlag (farveændringsadvarsel, når tykkelse <0,1 mm) + dobbeltkonisk bolthul (forspændingsdæmpning ≤5%).

Produktprocesser

● Forseglingsfladebearbejdning:Der anvendes CNC-præcisionsdrejning, hvor den hævede højde følger ASME B16.5 standard RF-dimensioner (1,6 mm til 6,4 mm for klasse 150~1500), men den hævede rod går jævnt over til hele flangefladen. Overfladeruhed Ra ≤3,2μm sikrer god pakningskontakt.

● Gradient quenching:Højkulstofstål gennemgår kontrolleret afkøling for at danne en graderet struktur med overfladehårdhed 45-50 HRC og kernesejhed ≥30J (ved -70°C).

● Honeycomb struktur:Bionisk sekskantet gitter inde i flangelegemet, optimeret ved finite element-analyse, giver 65 % højere stivhed ved samme vægt.

● Forstærkningsring af titaniumlegering:En Ti-6Al-4V ring (udbyttestyrke 1.250 MPa) er indlejret i halsen med interferenspasning, hvilket forhindrer halsudvidelse under højt tryk.

● Kvalitetskontrol:100 % dimensionsinspektion, 10 % magnetisk partikeltestning, tilfældig bursttest pr. batch. Der leveres sporbare materialecertifikater og varmebehandlingskurver.

Brugsscenarier

Hybridtætningsfladedesignet af flad forhøjet fladeflange gør den særligt velegnet til følgende scenarier:

Scenarie	Smertepunkt med traditionelle flanger	Løsning med dette produkt
Eftermontering af gammel rørledning	Originalt system kan blande FF- og RF-flanger, pakninger kan ikke udskiftes	Hybrid tætningsflade er kompatibel med begge pakningstyper, ingen ændring af rørledningen er nødvendig
Højtryksgasmedier	RF-flangepakninger kan ekstrudere under trykpulsering	Det ydre flade område giver ekstra støtte, hvilket forhindrer pakningens krybning
Lavtryksrørledninger med stor diameter	FF-flanger kræver pakninger i fuld størrelse, høje omkostninger	Den hævede del tillader brug af standard RF-pakninger, hvilket reducerer reservedelsbeholdningen
Dybhavs-/polarmiljøer	Enkelt tætningsflade lækker efter termisk cykling	To-zone tætning (hævet + flad) giver redundante tætningsveje

Specifikke anvendelsesområder omfatter:

● Skifergasfraktureringspumpens udløbsrørledninger(35-70MPa pulserende tryk)
● Tilslutninger til dybhavsboreplatforme(5.000 m vanddybde)
● LNG-modtageterminaler(-70°C lav temperatur)
● Offshore juletræssyremedierørledninger(H₂S/CO₂)

Eftersalgsservice

● Gratis prøver:Internationale købere kan ansøge om én gratis prøve (prøvegebyr refunderes, fragt indsamles) til installationstest og forseglingsverifikation.

● Installationsvejledning:Kinesiske/engelske installationsvejledninger leveres, inklusive momentværdier for forskellige pakningsmaterialer (grafit, spiralviklet, PTFE). Fjernstyret videovejledning er tilgængelig.

● Teknisk rådgivning:Ingeniørteamet svarer på spørgsmål om valg og pakningsmatching inden for 4 timer.

● Kvalitetssporbarhed:Hver flange har et unikt ID, og ​​testrapporter kan tjekkes på den officielle hjemmeside.

● Garanti:18 måneder, gratis erstatning for fabrikationsfejl.

● Tredjepartstest:SGS/BV bevidnet trykprøvning på stedet kan arrangeres efter anmodning.

Hvorfor vælge Longan

1. Unikt tætningsfladedesign:De fleste flanger på markedet er enten ren FF eller ren RF. Vores flade hævede flange giver dig mulighed for at opnå både spændingsensartetheden af ​​FF og tætningspålideligheden af ​​RF uden at ændre pakningstypen. Det er især velegnet til eftermonteringsprojekter, hvor den originale rørledning kan være enten FF eller RF - dette produkt er kompatibelt med begge.

2. Fuld livscyklus omkostningsfordel:30-års samlede omkostninger er kun $6.200, hvilket sparer 66% sammenlignet med traditionelle flanger til $18.500. Enkelt udskiftningstid er 2,5 timer (traditionelt 8 timer), årlig vedligeholdelseshyppighed er 0,7 gange (traditionelt 3,2 gange).

3. Fuldfør certificering:API 6A PSL 3G, velegnet til ultrahøjtryksscenarier med H₂S- og CO₂-gasmedier.

4. Verificerbare reelle data:Alle præstationsindikatorer er tilgængelige for kundebevidnede test på stedet. Gratis prøver leveres.

5. Hurtigt svar:Standardvarer sendes inden for 3 dage, tilpassede varer inden for 15-30 dage.

Oversigt: Longans flade hævede flange med dets hybride tætningsfladedesign løser smertepunkterne ved traditionelle flanger i pakningskompatibilitet, spændingsfordeling og højtryksforsegling. Kombineret med den bioniske honeycomb struktur, gradient quenching og titanlegeringsforstærkningsring, er dens bøjningsstyrke, sprængningstryk og udmattelseslevetid væsentligt forbedret. API 6A PSL 3G-certificeringen og 66 % reduktion i 30-års hele livscyklusomkostninger gør det til et ideelt valg til skifergas, dybhavsteknik og komplekse rørledningssystemer. Send dine krav for at få gratis prøver og professionelle tætningsløsninger.

FAQ

Spørgsmål: Kan en flad forhøjet flange erstatte en eksisterende RF-flange?
A: Ja. Så længe trykklassificeringen og størrelsen stemmer overens, kan den direkte erstatte en RF-flange, og den originale RF-pakning kan fortsætte med at blive brugt. Hvis modflangen er FF, kræves der en helpakning, men det flade område af dette produkt er stort nok til at være fuldt kompatibelt.

Q: Kræver denne hybride tætningsflade specielle pakninger?
A: Nej. Du kan fortsætte med at bruge standard ASME B16.21 RF-pakninger (f.eks. spiralviklet med indvendig ring) eller FF-pakninger (helsidet grafitpakninger). Vores test viser, at tætningsydelsen af ​​begge pakningstyper på denne flange er overlegen i forhold til traditionelle enkeltforseglingsflader.

Q: Vil bolte løsne sig under 35 MPa pulserende tryk?
A: Dette produkt bruger dobbeltkoniske bolthuller. Under 35 MPa udsving er forspændingsdæmpningen ≤5 %, mens traditionelle runde huller har dæmpning ≥20 %. Det anbefales at bruge en hydraulisk momentnøgle i et krydsmønster med tre trin. Vi kan levere en drejningsmomentberegningstabel.

Q: Kan der leveres forskellige materialer, såsom rustfrit stål?
A: Ja. Standardmaterialet til dette produkt er gradientbehandlet kulstofstål, men 316L, duplex rustfrit stål osv., kan også leveres efter anmodning. Den samme honeycomb-struktur og titanlegeringsforstærkningsring gælder også for rustfrit stål.

Q: Hvordan kan vi verificere dit påståede 42MPa sprængtryk?
A: Vi byder kunder velkommen til at overvære sprængtest på vores fabrik. Almindelige lagerprodukter udtages tilfældigt hvert kvartal, og testrapporter gemmes på vores hjemmeside. Du kan også anmode om en separat test på din prøve; omkostningerne bæres af os (prøven skal returneres).
