Flange

Forståelse af rollen somFlangei industrielle applikationer: En omfattende vejledning

Som en vigtig del af rørsystemet spiller flanger en afgørende rolle ved forbindelse af rør, ventiler, pumper og andet udstyr. Produkterne bruges i olie- og gas-, kemikalie- eller vandbehandlingsanlæg og disse steder.

Hvad er enFlange?

Flenger er flanger eller kamme, der bruges til at forbinde rør, fittings eller maskiner. Flanger er boltet eller svejset for at danne en stærk forbindelse for nem montering, adskillelse og inspektion. Flenger kommer i en række forskellige former og størrelser for at modstå forskellige tryk, temperaturer og miljøforhold. Ved at standardisere forbindelser fremmer flanger interoperabilitet mellem systemerne og reducerer derved nedetid og vedligeholdelsesomkostninger.

Nøgleparametre for flanger

Størrelse: refererer til den nominelle rørstørrelse (NPS) eller diameter, som skal matches til de tilsluttede komponenter.

Trykklassificering: angiver det maksimale tryk, som flangen kan modstå, normalt klassificeret i henhold til standarder som ANSI/ASME (f.eks. Klasse 150, Klasse 300, Klasse 600).

Materialer: Almindeligt anvendte materialer omfatter kulstofstål, rustfrit stål, legeret stål og ikke-jernholdige metaller såsom messing eller kobber, som er udvalgt for deres korrosionsbestandighed og styrke.

Ansigtstyper: Disse omfatter flade flader (FF), hævede flader (RF) og ringsamlinger (RTJ), som påvirker tætningseffektiviteten.

Bolthulslayout: antallet og diameteren af bolthuller, som er kritiske for justering og tilspænding.

Standarder: Overholdelse af internationale standarder som ANSI, ASME, DIN eller JIS sikrer kompatibilitet og sikkerhed.

Tabel med detaljerede produktparametre

Parameter	Beskrivelse	Fælles værdier
Nominel størrelse	Diameter på rørforbindelsen	1/2" til 24" (eller større)
Trykklasse	Maksimal trykværdi	Klasse 150, 300, 600, 900, 1500, 2500
Materialekvalitet	Type anvendt materiale	A105 (kulstofstål), SS304 (rustfrit stål), legering 20
Ansigtstype	Overfladedesign til tætning af pakninger	Hævet ansigt (RF), fladt ansigt (FF), ringformet led (RTJ)
Bolt cirkel diameter	Diameter af bolthulscirklen	Varierer efter størrelse og klasse (f.eks. 3,5" for 2" klasse 150)
Standarder	Styrende specifikationer	ANSI/ASME B16.5, DIN 2527, JIS B2220

Typer af flanger

Flanger er kategoriseret baseret på deres design og anvendelse. Her er de mest almindelige typer:

Svejsehalsflange:Har et langt tilspidset nav til højspændingsapplikationer, ideelt til højtrykssystemer.
Slip-on flange:Let at installere ved at glide over røret og svejse, velegnet til lavtryksmiljøer.
Blindflange:Bruges til at tætne enden af et rørsystem, hvilket muliggør fremtidig udvidelse eller inspektion.
Sokkelsvejseflange:Giver jævnt flow og høj styrke, almindeligvis brugt i små rør.
Gevindflange:Skruet på rør uden svejsning, ideel til ikke-farlige eller lavtrykssystemer.
Omløbsledflange:Parret med en ende for nem justering, perfekt til systemer, der kræver hyppig demontering.

View as

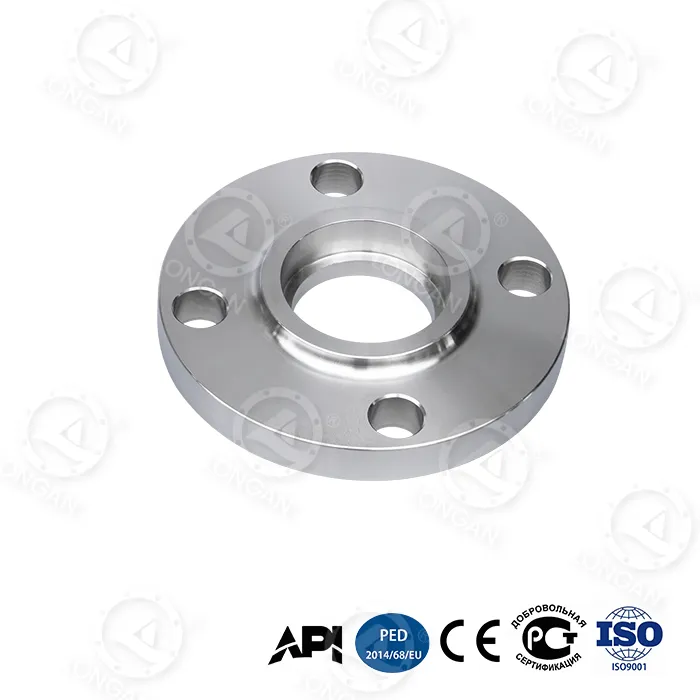

klasse 150 topsvejseflange

Klasse 150 fatningssvejseflange Kina-producenten Longan leverer 28J/mm varmetilførsel, 6MPa samlingsbelastning, ≤10⁻¹¹ heliumlækage. Fabriksdirekte kvalitet med ASTM G28 A nul fejl. Nano-forseglende, selvrensende overflade. Til olie/gas, halvlederfabrikker, fusionsreaktorer. ISO/CE certificeret.

Se mere >> Send forespørgsel >>

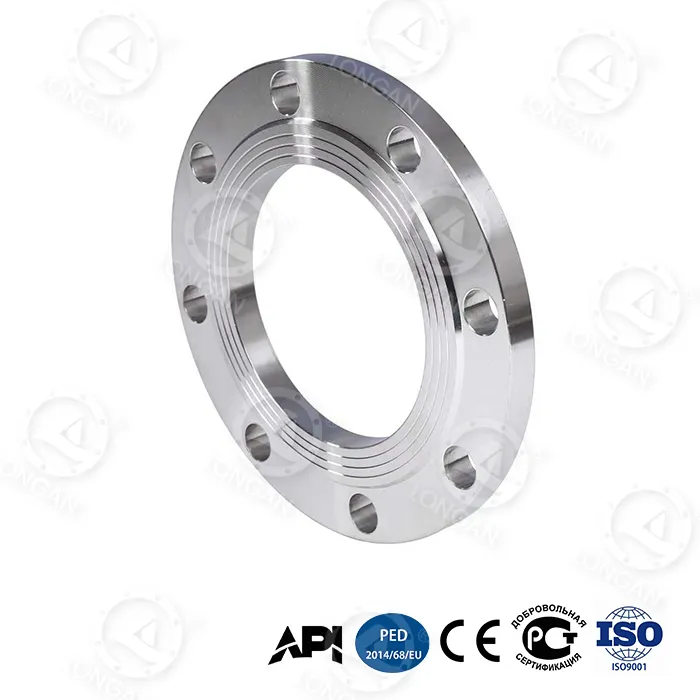

flad flange

Longan Kina-producentens fladflade flange er en standardforbindelseskomponent, der bruges i industrielle rørledningssystemer, hovedsageligt til forbindelse og tætning mellem rørledninger, ventiler og relateret udstyr. Produktet er meget udbredt i olie- og gastransmissions-, petrokemiske forarbejdnings-, kraftingeniør- og marineingeniørindustrier og er velegnet til grundlæggende strukturelle tilslutningskrav til forskellige industrielle rørledningssystemer.

Se mere >> Send forespørgsel >>

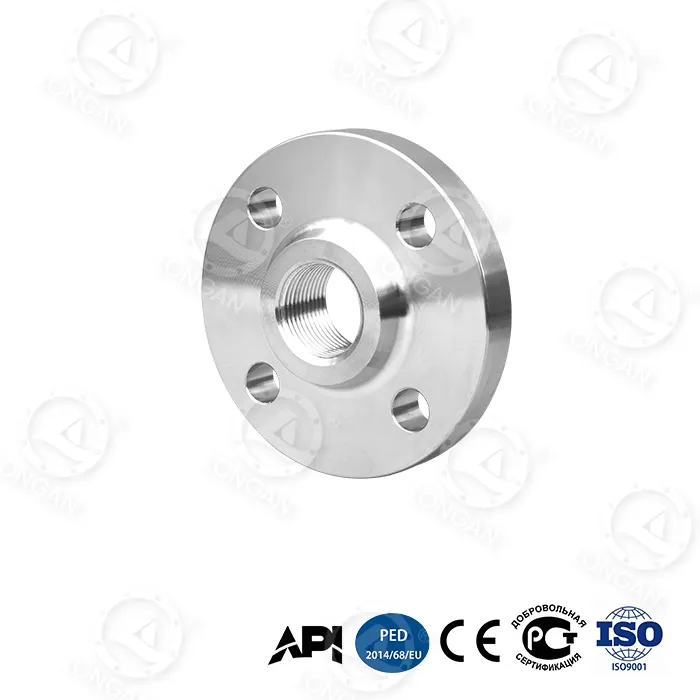

Klasse 300 gevindflange

Klasse 300 gevindflange fra Longan leveres for stærkere tætningsstabilitet, højere trykmodstand og forbedret holdbarhed under vibrations- og termiske cyklusforhold. Longan leverer fabriksdirekte priser, API-certificeret anti-vibrationsteknologi, fleksibel tilpasning og streng intern kvalitetskontrol til globale industrielle købere.

Se mere >> Send forespørgsel >>

højtryksmuffeflange

Højtryksfatningsflange Kina-producenten Longan leverer ≤10⁻¹¹ heliumlækage, 92 % lavere monteringsbelastning. Fabriksdirekte kvalitet med fuld ERP-sporbarhed. Ingen varmeskader svejsning, nano-forsegling overflade. Til ekstreme rørledninger (‑253°C til fusionsreaktorer). Certificeringer: CE, ISO 9001/14001.

Se mere >> Send forespørgsel >>

Klasse 150 gevindflange

Klasse 150 gevindflange med Longan fremstillet i Kina leverer standardgevindflangeløsninger til vandbehandling, HVAC, kommunale rørledninger og lette industrielle systemer. Fremstillet med præcisionsbearbejdede gevind og stabil tætningsevne, denne flange understøtter bekvem installation uden svejsning i mange lav- og mellemtryksanvendelser.

Se mere >> Send forespørgsel >>

smedet topsvejseflange

Longan smedet muffe svejseflange Kinas producent og leverandør leverer rørledningsforseglingsløsninger af høj kvalitet til olie- og gas-, halvleder- og energiindustrien. Med svejsning med lav varmepåvirkning, ultralav heliumlækage og præcisionsbearbejdede tætningsflader understøtter den stabil drift under højt tryk, vibrationer og ekstreme temperaturer.

Se mere >> Send forespørgsel >>
