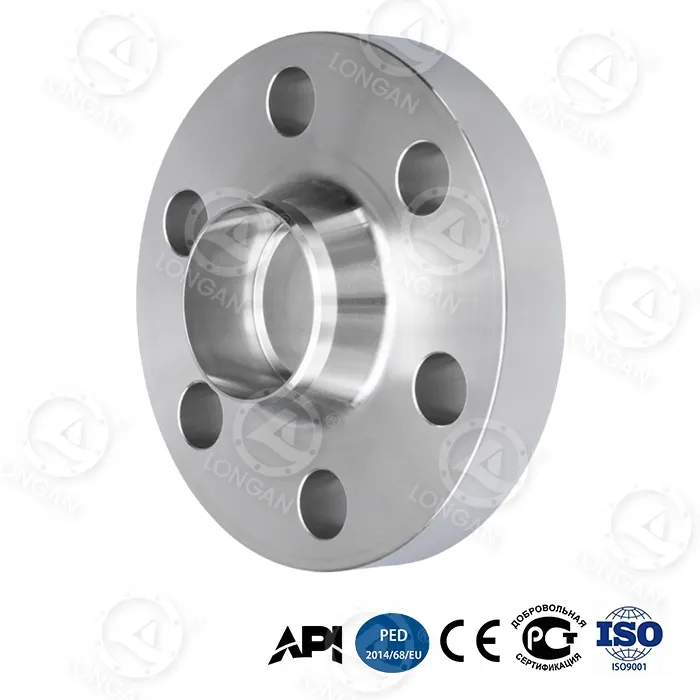

304 Halsstødsvejseflange

Tekniske specifikationer

1. Materialecertificering (ASTM A182 F304)

Element Standard Værdi Funktion Test Case

Ni 8,0~11,0% Austenit Stabilitet 9,2%

C ≤0,08 % - 0,05 %

Cr 18,0~20,0% Oxidationskorrosionsbeskyttelse 18,8% (spektrometer)

2. Tryk-Temperatur

Temperatur (°C) Klasse 150 (bar) Klasse 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mekaniske egenskaber

Parameter 304 Flangeværdi Standardgrundlag

Indvendig diametertolerance (NPS 12") ±0,25 mm ASME B16.5 Tabel5

Trækstyrke 515 MPa ASTM A182

Udbyttestyrke 205 MPa ASTM A182

Bolthuls centercirkelafvigelse ±0,8 mm MSS SP-44

Gældende scenarier

Anbefalede scenarier Tolerable medier Forbudte scenarier Alternative løsninger

Lavtrykstrykluft Tør luft (dugpunkt <-40°C) Svovlholdig fugtig luft Forniklet kulstofstål

Fødevareudstyr Mejeriprodukter, juice (pH>4,5) Klorholdige desinfektionsmidler 316L flange

Kommunal vandforsyning Ferskvand, drikkevand Havvand/højt klorvand (>50ppm Cl⁻) 316 flange

HVAC Varmt vand (<80°C), damp Saltsyre/svovlsyre (pH<4) Hastelloy-legering

Hvorfor vælge 304 Neck Butt Welding Flange?

1. Lavere omkostninger

Materiale Enhedspris (benchmark) Levetid Samlet pris (10 år)

316 flange 2,3x 15 år + 1,2x

304 Halsstødsvejseflange 1,6x 10 år + 1,0x

Kulstofstålflange 1,0x 2 år (Rustlækage) 2,8x

2. Strukturelle designfordele

Forseglingsoverfladenøjagtighed: RF overfladeruheden af ​​304 rustfrit stål halssvejseflange er 125-250μin Ra, hvilket sikrer pålideligheden af ​​pakningsforseglingen.

Tilspidset halsovergang: Reducer spændingskoncentrationsfaktoren med 40 % og forlænge svejsetræthedslevetiden.

3. Grundlæggende korrosionsbestandighed

Saltspraytest: Ingen rød rust i 500 timer

Chrom-nikkel beskyttende lag: Cr-indhold ≥18% danner en passiveringsfilm for at modstå korrosion fra vand, damp og svag syre (pH>4,5).

Begrænsningsbeskrivelse: Ikke egnet til miljøer, der indeholder chloridioner > 50 ppm (såsom havvand), og 316 skal opgraderes på nuværende tidspunkt.

FAQ

Q1: Hvad er omkostningsforskellen med 316 flange?

Svar: Prisen på 304 Neck Butt Welding Flange er 30~35% lavere under de samme specifikationer (på grund af forskellen i nikkel- og molybdænindhold). Hvis mediet ikke indeholder kloridioner/syrer, er det mere økonomisk at vælge 304.

Q2: Kan 304 bruges til udendørs rør?

Svar: Ved lav luftfugtighed (<60%) RH) Den kan bruges i lang tid i et saltfrit miljø; anti-korrosionsbelægning er påkrævet i kyst-/industriområder, ellers kan der opstå grubetæring inden for 2-3 år.
